本篇的内容可能过时啦

虽然我很久不用MATLAB处理日常工作，但是实验室主流依然是MATLAB（用Python的就那么几个T_T)。以前小伙伴们跑程序都是拷贝程序和数据到实验室的计算服务器上，手工开N个MATLAB窗口做运算。现在实验室规模扩大，这种手工的方式越来越繁琐。我从前用MATLAB时就想试试集群计算，奈何当时实验室没啥硬件条件，正好现在有机会，我干脆搭了个MATLAB集群供小伙伴使用。

软硬件

硬件方面：

  • 4核心, 16GB内存， 百兆网卡普通台式机(manage节点)
  • 40核心, 128GB内存, 千兆网卡计算服务器(compute1节点)
  • 346TB存储， 千兆网卡存储服务器(storage节点)

软件方面：

  • Windows10专业版系统
  • centos7
  • matlab2017b

网络环境：

  • 192.168.130.12(matlab-manage.xxx.org) – manage节点
  • 192.168.130.11(matlab-compute1.xxx.org) – compute1节点
  • 192.168.130.10 – storage节点

MATLAB的帮助文档中提出，想要使用集群计算服务应该满足以下条件：

  • 推荐一个CPU核心最多创建一个worker
  • 推荐每个worker最少可以使用2GB内存
  • 最少5GB的硬盘空间容纳暂时性的数据文件
  • 计算集群之间应当使用同构的计算架构(要求计算节点的硬件配置、系统和软件配置一致)

集群安装配置

ip域名设置

修改compute节点和manage节点的计算机名、ip地址以及DNS域名解析，例如compute1节点的计算机名为matlab-compute1.xxx.org(xxx.org为后缀域名)，DNS域名也应该为matlab-compute1.xxx.org，ip地址为192.168.130.11。

MATLAB分布式计算服务似乎要求计算机名要添加后缀域名(xxx.org)，否则在集群测试时会有解析不匹配的警告，Windows专业版可在这台电脑-属性-更改设置-更改-其他中添加主DNS后缀。

manage节点

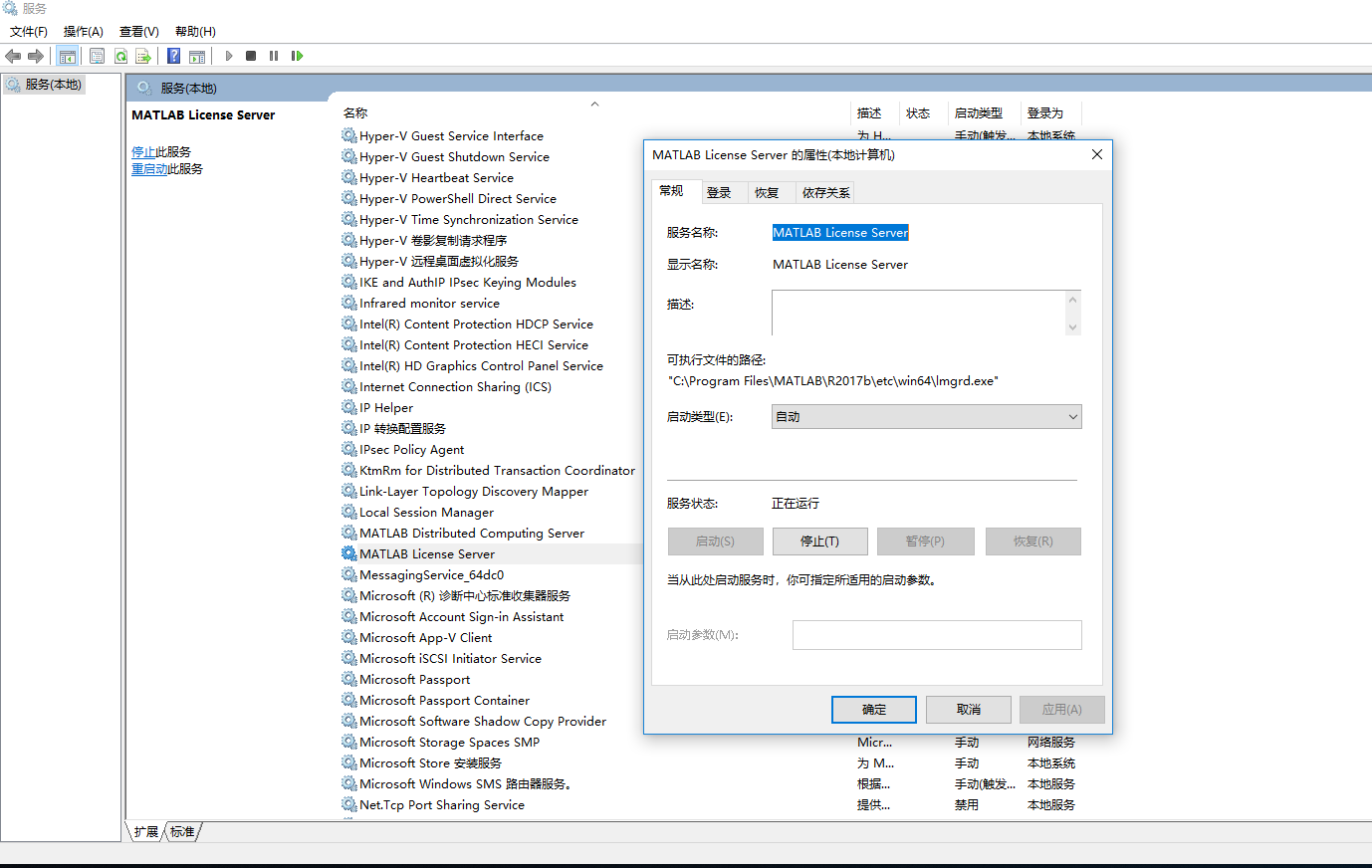

在manage节点安装matlab2017b，manage节点在安装过程中应该勾选MATLAB License Server和MATLAB Distributed Computing Server工具箱，前者为集群提供license认证服务，后者是分布式计算的核心服务组件。对于破解版的MATLAB，应该输入floating license的key而不是standalone的key，才能安装MATLAB License Server。安装完毕（并破解）后，在Windows服务选项卡中启动MATLAB License Server服务。

同时修改C:\Program Files\MATLAB\R2017b\licenses\network.lic为如下内容

SERVER this_host ANY
USE_SERVER

修改C:\Program Files\MATLAB\R2017b\toolbox\distcomp\bin\mdce_def.bat其中的security level为2

set SECURITY_LEVEL=2

设置security level为2的效果是要求用户在使用分布式计算服务时输入用户名，从而可以监控集群使用情况。

启动MATLAB，切换到C:\Program Files\MATLAB\R2017b\toolbox\distcomp\bin目录下，在MATLAB命令行窗口输入如下命令安装并启动mdce服务

!mdce install
!mdce start

最好在MATLAB命令行窗口内启动mdce服务，如果在Windows服务选项卡中启动服务，会出现权限问题导致集群worker无法连接。

启动mdce服务后最好双击运行C:\Program Files\MATLAB\R2017b\toolbox\distcomp\bin\addMatlabToWindowsFirewall.bat文件（我的做法是直接关闭Windows防火墙避免多余的问题）

compute节点

compute节点的安装配置同manage节点，仅以下内容不同

  1. 安装matlab时无需勾选MATLAB License Server工具箱
  2. 修改C:\Program Files\MATLAB\R2017b\licenses\network.lic为如下内容
SERVER matlab-manage.xxx.org ANY
USE_SERVER

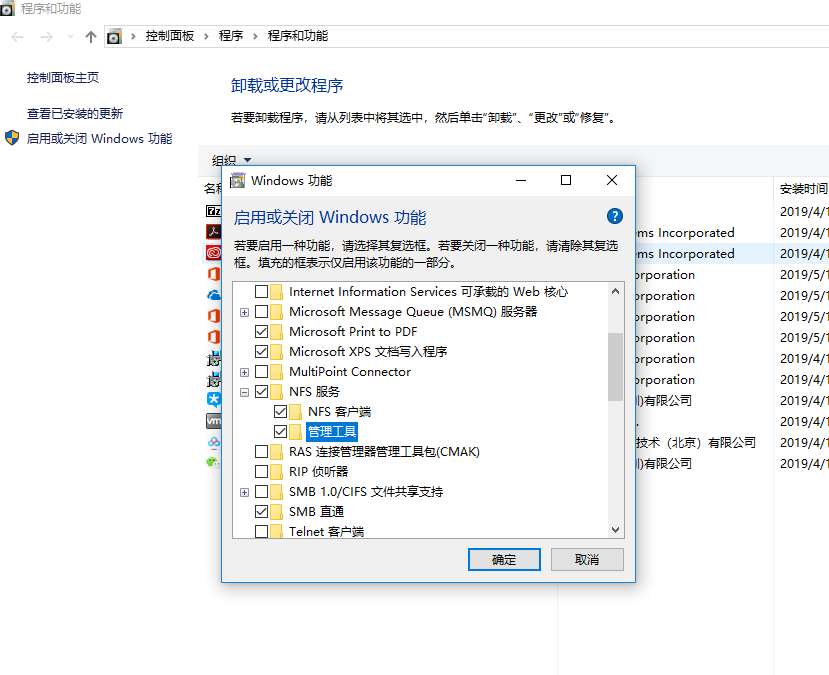

此外为了跟storage节点连接，compute节点需要安装NFS服务，在程序和功能-启用或关闭Windows功能中勾选NFS服务

storage节点

storage节点设置NFS服务，NFS服务端安装和配置网上都有，我就不写了。

添加集群节点

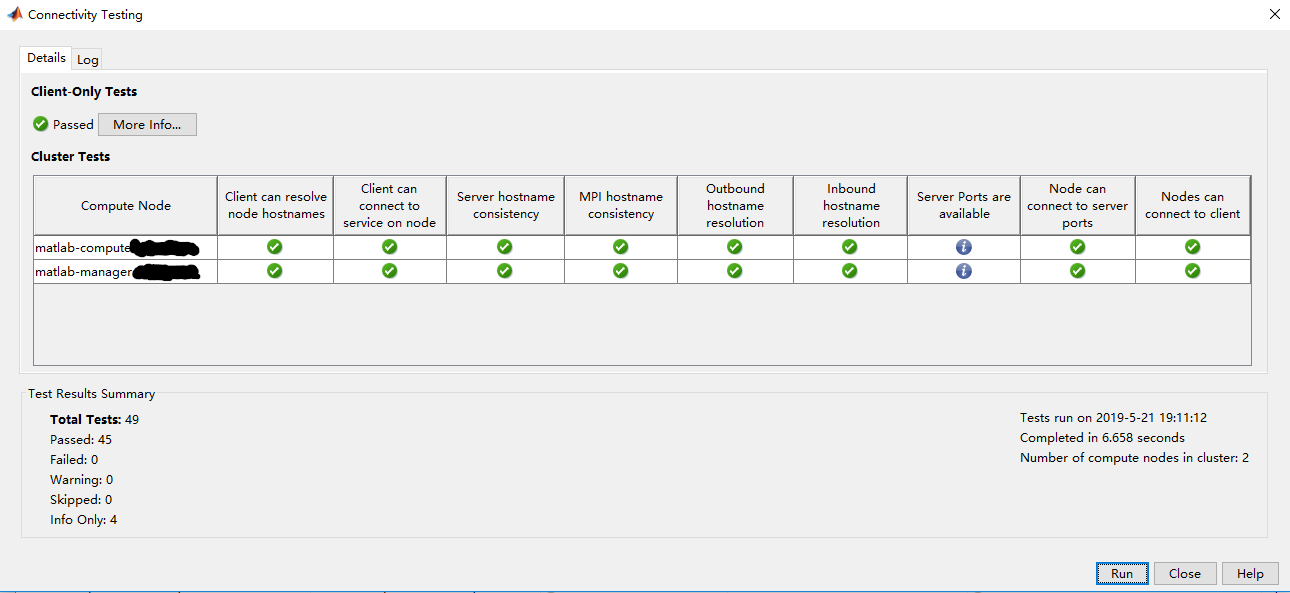

在manage节点运行C:\Program Files\MATLAB\R2017b\toolbox\distcomp\bin\admincenter.bat，启动管理面板，点击Add or Find，添加manage节点和compute1节点，添加完毕后，点击Test Connectivity，测试通过如下图

在MATLAB Job Scheduler面板点击start启动scheduler，输入名称，选择scheduler的节点为matlab-manage.xxx.org，因为security level为2，还需要设置管理员的密码。

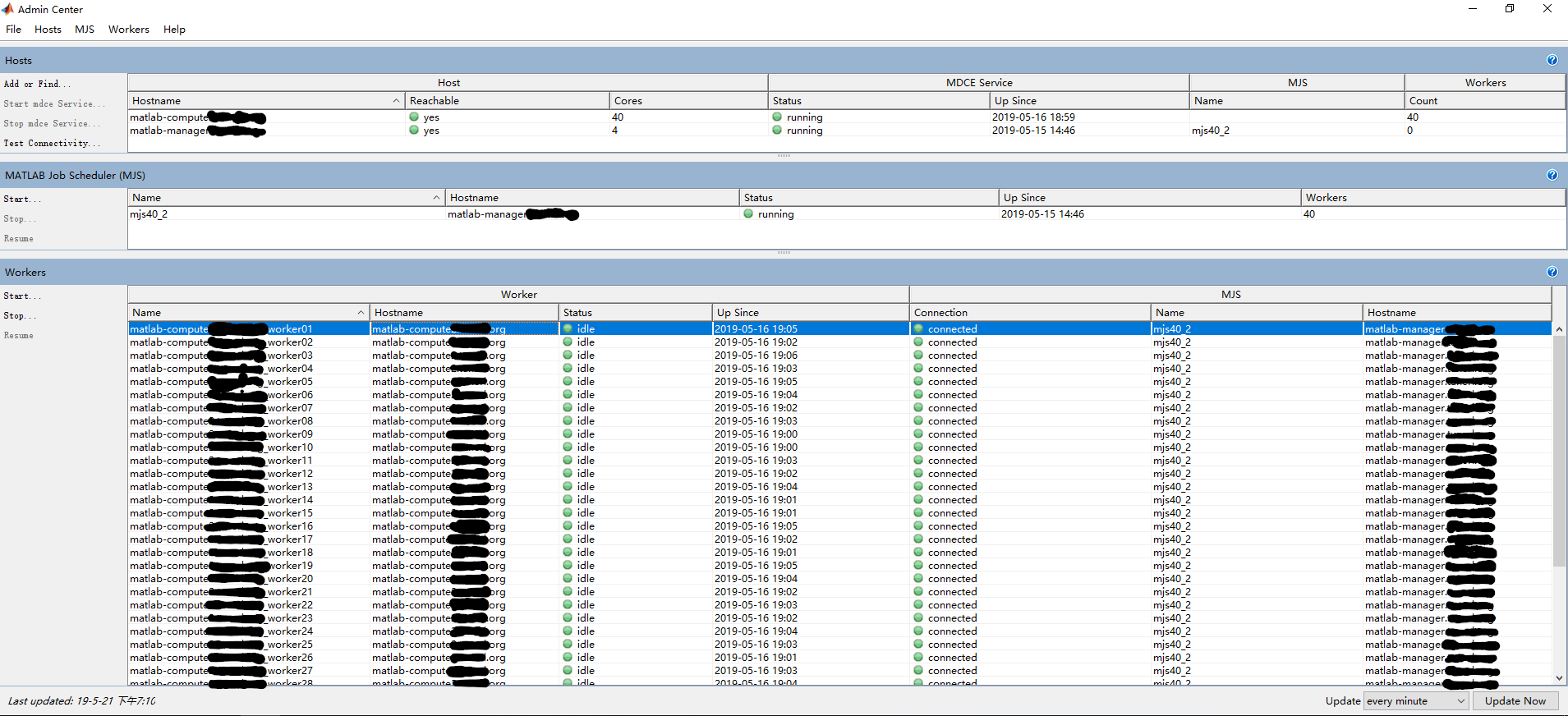

设置好scheduler后，右键scheduler点击Start Workers，勾选compute1节点，设置启动的worker数量（我只有40个核心，所以启动40个worker）。

客户端配置和使用

MATLAB集群计算要求客户端的matlab版本和服务端一致，因为我服务端安装的是2017b，客户端也应该是matlab2017b。客户端可以选择standalone安装方式，也需要安装mdce服务添加防火墙配置并启动。
如果客户端想直接使用NFS服务，也需要在程序和功能-启用或关闭Windows功能中勾选NFS服务。
安装完毕后，在MATLAB主页中的Parallel选项选择Discover Cluster，勾选On your network，点击Next等待发现集群mjs40_2，选择集群，点击Next，Finish，就可以使用集群了，集群的使用情况可以在Parallel选项里Monitor Jobs查看。

这里提供两个matlab并行计算脚本检测集群配置是否正确

%This demo shows how to use distributed computing server

primeNumbers = primes(uint64(2^21));
compositeNumbers = primeNumbers.*primeNumbers(randperm(numel(primeNumbers)));
factors = zeros(numel(primeNumbers),2);
tic;
parfor idx = 1:numel(compositeNumbers)
    factors(idx,:) = factor(compositeNumbers(idx));
end
toc
%This demo shows how to load data from nfs server, target_folder is nfs server ip address

target_folder='\\192.168.130.10\pub\data\';
factors=zeros(400,2);
tic;
parfor i=0:399
    tmp = load([target_folder,num2str(i),'.mat']);
    data = tmp.data;
    factors(i+1, :)=factor(data);
end
toc
